وحدة تحكم الطيران للطائرات بدون طيار: القلب الذكي لطيران الطائرات بدون طيار
1. التعريف والغرض وحدة التحكم في الطيران للطائرات بدون طيار هي مكون حيوي من الطائرة بدون طيار. تعمل كـ "دماغ" الطائرة، مسؤولة عن معالجة مدخلات البيانات المختلفة وتوليد أوامر دقيقة لضمان الطيران المستقر للطائرة وتنفيذ المناورات بدقة.
2. المكونات والمدخلات - المستشعرات: يتم توصيل وحدة التحكم في الطيران بمجموعة من المستشعرات التي توفر بيانات أساسية حول حالة الطائرة بدون طيار. تقيس الجيروسكوبات السرعة الزاوية للطائرة حول محاورها الثلاثة (اللف، الميل، والدوران). تكشف مقياسات التسارع عن قوى التسارع التي تؤثر على الطائرة، مما يساعد في فهم حركتها واتجاهها. توفر مقياسات المغناطيسية معلومات حول اتجاه الطائرة بالنسبة للمجال المغناطيسي للأرض. تقيس المستشعرات البارومترية ضغط الهواء لتحديد الارتفاع. بالإضافة إلى ذلك، يمكن لبعض وحدات التحكم في الطيران المتقدمة التفاعل مع مستشعرات GPS لتحديد المواقع بدقة والملاحة. - إشارات الاستقبال: كما أنها تستقبل إشارات الإدخال من جهاز الاستقبال الذي يتم التحكم فيه عن بُعد (RC). تحمل هذه الإشارات أوامر الطيار، مثل الخانق (التحكم في سرعة المحركات)، والدوران (إمالة الطائرة بدون طيار إلى اليسار أو اليمين)، والانحدار (إمالة الطائرة بدون طيار إلى الأمام أو الخلف)، والدوران حول المحور العمودي (تدوير الطائرة بدون طيار حول محورها العمودي).
3. المعالجة والخوارزميات - خوارزميات استقرار الطيران: يستخدم جهاز التحكم في الطيران خوارزميات متقدمة للحفاظ على استقرار الطائرة بدون طيار. على سبيل المثال، يتم استخدام جهاز تحكم تناسبي - تكاملي - تفاضلي (PID) بشكل شائع. يقوم جهاز التحكم PID بمقارنة الحالة الفعلية للطائرة (كما تقيسها المستشعرات) مع الحالة المرغوبة (كما يأمر بها الطيار أو خطة الطيران المبرمجة مسبقًا). بناءً على الفروق (الأخطاء)، يحسب إجراءات تصحيحية. يوفر المصطلح التناسبي استجابة فورية تتناسب مع الخطأ. يجمع المصطلح التكاملي الخطأ على مدى الزمن لتصحيح أي انحرافات ثابتة. يتوقع المصطلح التفاضلي الاتجاه المستقبلي للخطأ بناءً على معدل تغيره، مما يسمح بتحكم أكثر استجابة. - الملاحة والمسار - خوارزميات المتابعة: عندما تعمل الطائرة بدون طيار في وضع الملاحة - القائم على الملاحة، مثل اتباع مسار طيران مُبرمج مسبقًا أو نقاط الطريق، يستخدم جهاز التحكم في الطيران خوارزميات لحساب سرعات المحركات اللازمة وتعديلات أسطح التحكم. على سبيل المثال، قد يستخدم خوارزمية تخطيط المسار مثل خوارزمية A لتحديد المسار الأكثر كفاءة بين نقطتين. ثم يستخدم التحكم في التغذية الراجعة لضمان بقاء الطائرة على المسار المقصود، مع تعديل موقعها باستمرار استنادًا إلى بيانات GPS وبيانات المستشعرات الأخرى.
4. المخرجات والتحكم في المحرك - أوامر سرعة المحرك: استنادًا إلى البيانات المعالجة والخوارزميات، يقوم جهاز التحكم في الطيران بإنشاء أوامر للتحكم في سرعة محركات الطائرة بدون طيار. في طائرة متعددة المراوح، مثل الطائرة الرباعية، يقوم جهاز التحكم في الطيران بضبط سرعة كل محرك فردي لتحقيق سلوك الطيران المطلوب. على سبيل المثال، لجعل الطائرة بدون طيار تميل للأمام، ستزيد من سرعة المحركات الخلفية وتقلل من سرعة المحركات الأمامية. للصعود، ستزيد من سرعة جميع المحركات بشكل متناسب. - أوامر أسطح التحكم (للطائرات بدون طيار ذات الأجنحة الثابتة): في الطائرات بدون طيار ذات الأجنحة الثابتة، يقوم جهاز التحكم في الطيران أيضًا بإصدار أوامر لأسطح التحكم مثل الأجنحة (لتحكم في التدحرج)، والمصاعد (لتحكم في الارتفاع)، والدَفَّات (لتحكم في الانحراف). يتم تحويل هذه الأوامر إلى حركات ميكانيكية لأسطح التحكم لتوجيه الطائرة بدون طيار ذات الأجنحة الثابتة عبر الهواء.

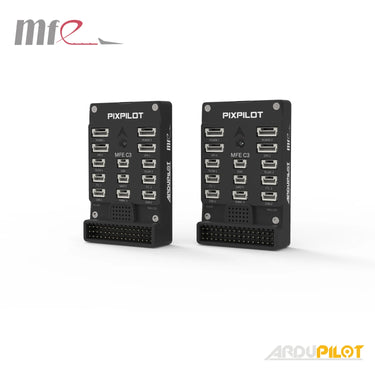

5. أنواع وحدات التحكم في الطيران - وحدات التحكم في الطيران مفتوحة المصدر: هذه شائعة بين الهواة ومحبي الأعمال اليدوية. تشمل الأمثلة منصات ArduPilot و PX4. توفر وحدات التحكم في الطيران مفتوحة المصدر مستوى عالٍ من التخصيص والمرونة. يمكن للمستخدمين الوصول إلى الشيفرة المصدرية وتعديلها لتنفيذ ميزات جديدة، وتحسين الخوارزميات، أو تكييف وحدة التحكم لتناسب تصميمات وتطبيقات الطائرات بدون طيار المحددة. كما أن لديها مجتمعًا كبيرًا من المطورين والمستخدمين الذين يشاركون المعرفة، وتحديثات البرنامج الثابت، وتكوينات الطيران. - وحدات التحكم في الطيران التجارية الجاهزة (COTS): تم تصميمها وتصنيعها بواسطة شركات لنماذج أو تطبيقات معينة للطائرات بدون طيار. غالبًا ما تأتي مع برامج ثابتة مثبتة ومختبرة مسبقًا، مما يوفر تجربة أكثر سهولة للمستخدمين الذين لا يرغبون في الانخراط في تخصيصات واسعة. قد تحتوي وحدات التحكم في الطيران الجاهزة على ميزات إضافية مثل آليات الأمان المدمجة، وقدرات متقدمة لتجنب العقبات، وتكامل سلس مع مكونات وبرامج الطائرات بدون طيار المحددة.
6. الأهمية في تطبيقات الطائرات بدون طيار - التصوير الفوتوغرافي والفيديو الجوي: في تطبيقات مثل التصوير الفوتوغرافي والفيديو الجوي، يعد جهاز التحكم في الطيران الدقيق ضروريًا للحفاظ على استقرار الطائرة بدون طيار ومستوى الكاميرا. وهذا يسمح بالتقاط صور ومقاطع فيديو سلسة وعالية الجودة. يمكن أيضًا برمجة جهاز التحكم في الطيران لمتابعة موضوع معين أو مسار محدد مسبقًا، مما يوفر فرص تصوير إبداعية. - الفحص الصناعي والمسح: لفحص الهياكل الصناعية مثل خطوط الطاقة، وأنابيب النفط، والمباني، يمكّن جهاز التحكم في الطيران الطائرة بدون طيار من التنقل بدقة حول هدف الفحص. يمكنه الحفاظ على مسافة آمنة ووضع مستقر، مما يضمن جمع بيانات دقيقة من خلال مستشعرات مثل LiDAR أو الكاميرات الحرارية. - البحث والإنقاذ: في عمليات البحث والإنقاذ، يساعد مراقب الطيران الطائرة بدون طيار في تغطية منطقة واسعة بكفاءة. يمكن برمجتها للطيران في نمط بحث، وتعتبر قدرتها على الاستقرار والملاحة حاسمة للعمل في ظروف الطقس والتضاريس المختلفة للعثور على الأشخاص المفقودين.
